Modell M1
Unser erstes Modell M1 wurde exclusiv für den Automobilzulieferer ZF Friedrichshafen im Rahmen einer Entwicklungsdienstleistung gefertigt.
Das Modul kam in dem Forschungsprojekt Newip zum Einsatz und war die Grundlage für den Praxiseinsatz mit hohen Stückzahlen.
Das ZF Video zu Newip (new ways of information-driven production) zeigt den Einsatz von elektronischen Schraubwerkzeugen in Verbindung mit unseren WLAN Messuhren.
Modell M1: Unser erstes Modell in kundenspezifischer Farbe. Das gesamte Modul ist an der Vorderseite einer drehbaren Messuhr angebracht. Das Modul dreht sich mit der Messuhranzeige mit. Der Akku ist auf der Rückseite der Messuhr angebracht und wird über ein Kabel verbunden.

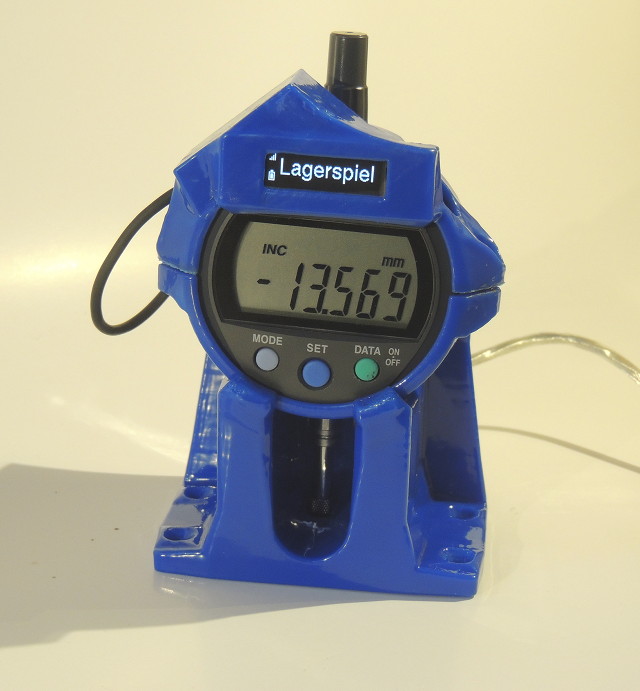

Mitutoyo Messuhr mit WLAN Modul M1 in Ladeschale und individuellem Text auf der OLED AnzeigeDas Modell M1 ist umschließend um den Bedienteil einer drehbaren Messuhr verschraubt. Diese Montage ist sehr stabil und schützt die Messuhr zusätzlich vor mechanischen Beschädigungen.
Die Elektronik und das Display ist über der Messuhr angebracht.

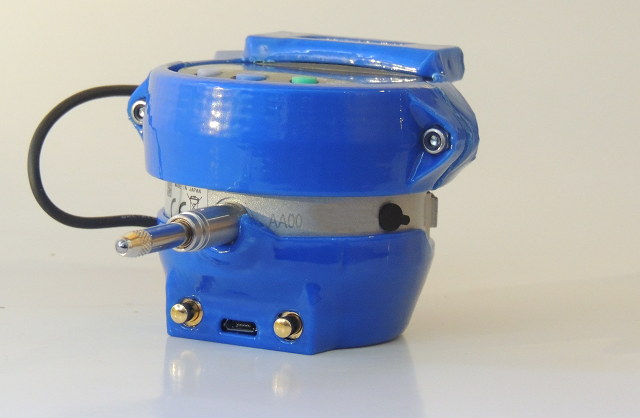

Ein optionaler Akkupack (Gezeigte Kapazität: 650mAh; maximal möglich bis 1800mAh) ist hinten an der Messuhr aufgesteckt. Als Alternative zum Akkupack kann ein Daten- oder Stromversorgungskabel (3.3 oder 5 Volt) angeschlossen werden.
Optional kann ein Spannungskonverter im Modul untergebracht werden, so dass auch Versorgungsspannungen bis zu 24 Volt möglich sind.
Die Möglichkeit der Drehung des Displays bleibt voll erhalten.
Eine mögliche Messuhr wäre z.B. die Mitutoyo ID-C112AX oder Mitutoyo ID-C112B sowie ID-C112XB.
Das Gehäuse lässt sich relativ leicht auch für die etwas größeren älteren Mitutoyo Messuhren mit Digimatic Datenausgang modifizieren. Dies wären z.B. die Modelle ID-C1012B oder ID-C112B mit der Artikelnummer 543-250B.
Über ein Verbindungskabel wird das Elektronikmodul mit dem Stromversorgungsmodul verbunden.
Durch diese flexible Verbindung bleibt die Möglichkeit der Drehung des MitoToyo Display erhalten und das interne OLED Display des Moduls folgt der Drehung.
Eine autonome Stromversorgungseinheit mit Ladekontakten ist an der Rückseite der Messuhr aufgesteckt. Alternativ ist ein Laden über ein standard Micro-USB Kabel oder ein USB-Magnetladekabel möglich.
Zubehör M1: Mobile Ladestation
Für die komplett kabellose Lösung steht eine Ladestation zur Verfügung.
In dieser Ladestation wird der Li-Ion Akku der IoT-Device innerhalb kurzer Zeit vollständig geladen.
Der Ladestrom ist konfigurierbar um die Ladedauer auf die individuelle Anforderung der Anwendung anzupassen und den Akku maximal zu schonen.
